正倒立式数控车床：床座、拖板等采用热对称式箱型筋板铸铁结构，热对称可减小热变形，保持稳定的机床精度；箱型筋板结构提供重切削时的强大刚性；床座内部排屑面采用大倾斜角，整体铺不锈钢导屑板，便于铁屑滑落，防止铁屑堆积。
主轴为高精度、高刚度立车套筒式主轴；采用高刚度轴承支撑结构，主轴前段轴承采用NSK NN30系列双列短圆柱滚子轴承+接触角为30°的130BAR双向推力角接触球轴承，后轴承采用NSK NN30系列双列短圆柱滚子轴承。
X轴、Z轴均采用大垮距设计，采用加大规格的高精度、高刚性滚珠直线导轨，大规格的高精度滚珠丝杠，减少传动变形，提高传动精度和支承刚性，实现强力切削。
机床配备2个卧式8工位刀塔以及1个伺服联动W轴上刀架；倒立车的8工位刀塔固定在床座上，正立车的8工位刀塔安装在滑板上。
直线导轨采用高防尘刮削板，避免粉尘污染；采用铠甲式伸缩防护与机床不锈钢内防组成全封闭内防护，床身防护与其固定面严密搭接，杜绝床身防护结合部位粉尘泄露现象；采用经艺术造型设计的外防护，接轨国际流行技术潮流。

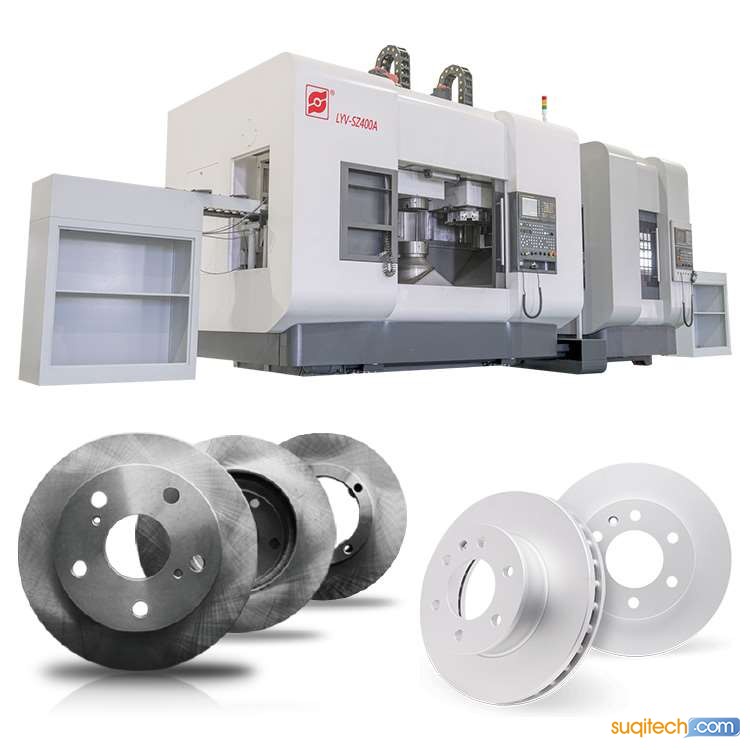

正倒立式数控车床是针对汽车刹车盘加工的智能加工生产线。正倒立车双主轴之间对接传递工件，可解决二次装夹所带来的精度误差，提高加工的可靠性，充分简化工件传送机构结构，易于工件上下料自动传送，实现各种盘类件大批量高效生产，即可实现粗精一体加工，又可以单独进行精加工自动生产。
